Vloerverwarming berekenen met Calstrim

Calstrim is online software voor het maken van een complete vloerverwarming berekening volgens de normen NEN-EN 1264 (Nederland) en NBN-EN 1264 (België) voor warmteafgifte en ISSO-publicatie 49, en ISSO-publicatie 18 voor volumestromen en drukverliezen. De software is merkonafhankelijk en geschikt voor zowel verwarming als koeling, voor traditionele natbouw, droogbouw, freesvloeren, renovatiesystemen met aluminium geleideplaatjes, wandverwarming en klimaatplafonds.

Een volledige berekening, inclusief warmteafgifte, benodigde volumestromen, drukverlies en materiaalstaat  is doorgaans binnen 5 minuten beschikbaar. De software werkt standalone. Een tekening of legplan is niet vereist om te starten met rekenen. Maar is ook bij uitstek geschikt als de juiste aanvulling op een legplan.

Plan een demo

Voor wie is Calstrim ontwikkeld?

Calstrim is gebouwd voor professionals in de vloerverwarmingsmarkt die zelf gedetailleerde berekeningen willen uitvoeren in plaats van deze uit te besteden.

  • Systeemaanbieders en gespecialiseerde installateurs die complete legplannen inclusief berekening leveren aan hun opdrachtgevers
  • Vloerverwarming-fabrikanten die eigen tekenwerk uitbrengen en daarbij onderbouwde calculaties willen toevoegen
  • Groothandelaren die hun legplannen willen aanvullen met afgifte- en inregeldata
  • Installateurs en adviseurs met focus op energiezuinige W-installaties en duurzaamheid

De software is daarmee een vakgereedschap voor de B2B-markt: technisch volledig, gebaseerd op de actuele normen en zonder gebondenheid aan een specifiek merk of fabrikant.


Wat berekent Calstrim?

Calstrim voert vier kerngroepen aan berekeningen uit in één werkproces waarbij naast verwarming ook koelberekeningen worden ondersteund, evenals berekeningen voor wandverwarming en klimaatplafonds.

Berekening

Norm

Toepassing
Warmteafgifte EN 1264 / ISSO-publicatie 49 Vergelijken met warmteverlies, dimensionering systeem
Volumestromen per groep en totaal ISSO-publicatie 18 Waterzijdig inregelen verdelers
Drukverlies per groep ISSO-publicatie 18 Pompkeuze, hydraulische balancering
Materiaalstaat Offerte en inkoop




Verschil voorcalculatie versus nacalculatie

Calstrim onderscheidt twee soorten calculaties, elk met een eigen rol in het projecttraject. Een uitgebreide toelichting staat in de handleiding Voorcalculatie en nacalculatie.
Beide calculaties zijn beschikbaar binnen één project, zodat ontwerp- en uitvoeringsfase naadloos op elkaar aansluiten.

Voorcalculatie

Nacalculatie
Wanneer Offertestadium, vroege ontwerpfase Na het opstellen van het legplan of als de groeplengtes bekend zijn
Legplan nodig? Nee Ja of als de groepslengtes bekend zijn
Uitvoer Indicatieve afgifte, volumestromen en materiaal Compleet rekendossier bij de tekening, basis voor inregelen
Doel Onderbouwde offerte, snel inzicht Een legplan voorzien van alle benodigde gegevens
Typisch gebruikt door Systeemaanbieders, fabrikanten, groothandels Tekenafdelingen, systeemaanbieders bij oplevering

Snel inzicht met een voorcalculatie

Met een voorcalculatie wordt in een vroeg stadium berekend welke materialen nodig zijn, zonder dat een legplan beschikbaar hoeft te zijn. Gelijktijdig berekent de software de te verwachten warmteafgifte per ruimte en toont een indicatie van de volumestromen.

Het warmteverlies kan per ruimte worden ingevuld (per m² of als totaal), waarna de software in één overzicht laat zien waar afgiftetekorten ontstaan. Dat geldt ook voor koelberekeningen. Het resultaat is een onderbouwde offerte op basis van technische data, in plaats van een schatting.

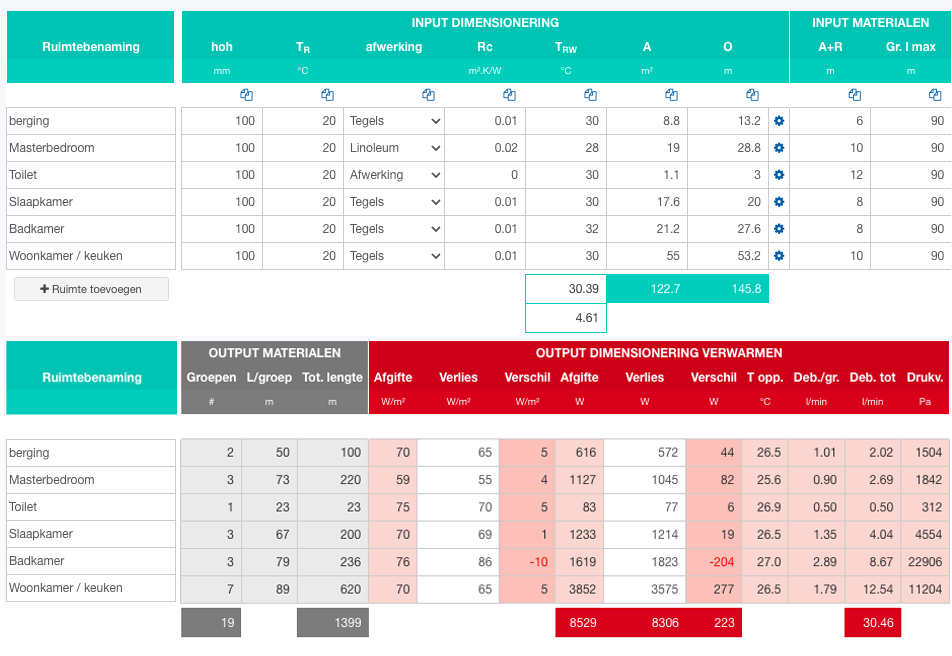

Calstrim software-interface met voorcalculatie van vloerverwarming: warmteafgifte, volumestromen en materiaalstaat in één overzicht

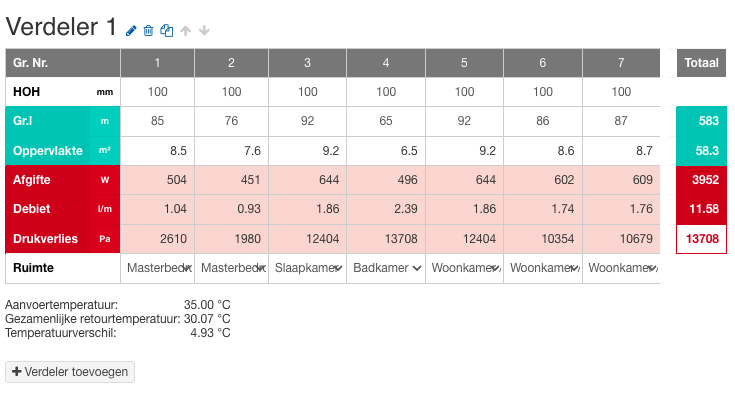

Calstrim berekent de volumestromen en debieten per groep voor het waterzijdig inregelen van de verdeler volgens ISSO-publicatie 18

Hoe werkt waterzijdig inregelen in Calstrim?

Of de groepslengtes nu uit een bestaand legplan komen of rechtstreeks in Calstrim worden ingevoerd. De software berekent de exacte volumestromen per groep volgens ISSO-publicatie 18. Aan iedere groep wordt het juiste debiet toegekend, wat de basis vormt voor het waterzijdig inregelen van de verdeler.

Correct waterzijdig inregelen voorkomt over- en onderbedeling van groepen, verlaagt het energieverbruik van de installatie en is een toenemende eis vanuit duurzaamheids- en BENG-kaders. Voor groothandels, installateurs en fabrikanten die legplannen leveren is dit een wezenlijke aanvulling op de tekening.

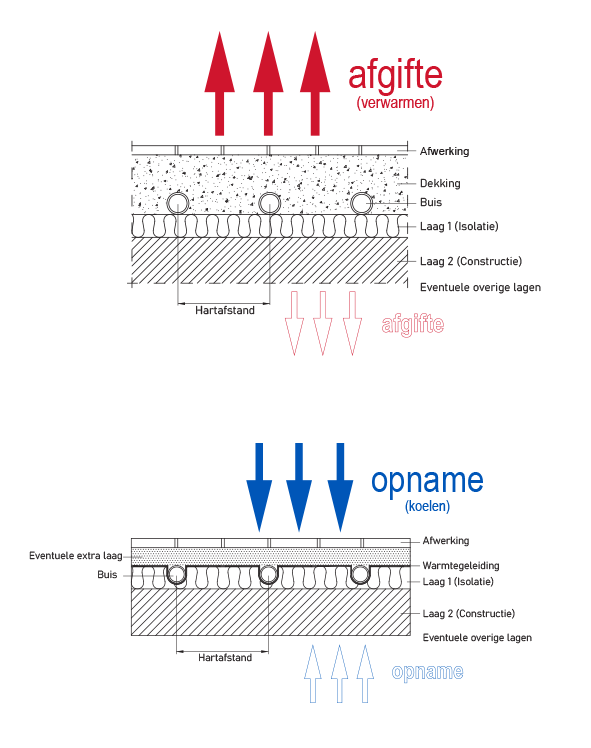

Geschikt voor alle systemen en situaties

Calstrim is merkonafhankelijk ontwikkeld en past op vrijwel iedere praktijksituatie:

  • Natbouw. Traditionele vloerverwarming in zandcement- of anhydrietdekvloeren (nieuwbouw)
  • Droogbouw / renovatiesystemen. Inclusief freesvloeren en  systemen met aluminium geleideplaatjes
  • Wandverwarming
  • Klimaatplafonds
  • Koeling. Alle bovengenoemde systeemtypen kunnen ook als koelsysteem worden doorgerekend

Alle invoerwaardes zijn vrij in te vullen: buitendiameter en wanddikte van de slang, hart-op-hart-afstanden, vloeropbouw, toevoertemperaturen en meer. Niet-relevante data kan via filters worden verborgen, zodat de werkomgeving op iedere gebruiker is af te stemmen.

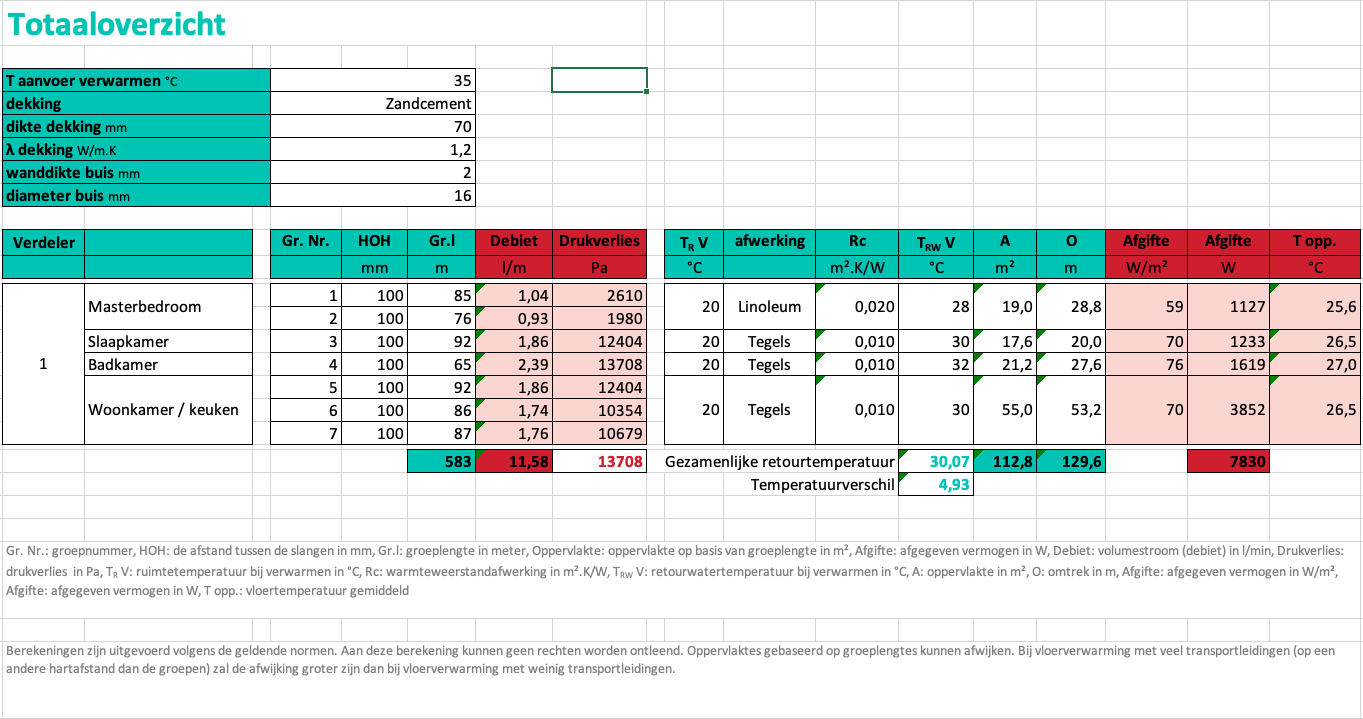

Excel-rapportage uit Calstrim met afgifte, volumestromen, drukverlies en materiaalstaat van een vloerverwarming berekening

Rapportage en export

Iedere berekening wordt geëxporteerd naar een overzichtelijke rapportage in PDF of Excel. Het Excel-bestand is rechtstreeks te plakken in tekensoftware, zodat het rekendossier direct bij het legplan wordt geleverd.

De rapportage bevat onder meer:

  • Afgifte per ruimte vergeleken met het warmteverlies
  • Volumestromen en debieten per groep voor de verdelerinregeling
  • Drukverlies per groep en totaal drukverlies
  • Volledige materiaalstaat
  • Uitgangspunten en gehanteerde parameters (traceerbaarheid)

Waarom kiezen voor Calstrim?

  • Volgens de actuele normen. EN 1264 en ISSO 49 voor afgifte, ISSO-publicatie 18 voor volumestromen en drukverlies.
  • Standalone werkbaar. Berekeningen mogelijk zonder dat er een tekening of legplan beschikbaar is.
  • Snel resultaat. Een complete berekening doorgaans binnen 5 minuten.
  • Merkonafhankelijk. Alle parameters vrij in te vullen, geschikt voor iedere fabrikant en ieder systeem.
  • Volledig pakket. Afgifte, volumestromen, drukverlies en materiaal in één tool.
  • Beschikbaar in meerdere talen. Onder andere ingezet door internationale fabrikanten.
  • Gratis helpdesk bij een abonnement. Telefonisch en per e-mail bereikbaar op werkdagen.


Wat levert rekenen met Calstrim op?

  • Lager energieverbruik. door correct waterzijdig inregelen op basis van exacte volumestromen per groep
  • Meer warmtecomfort. door warmteafgifte per ruimte af te stemmen op het werkelijke warmteverlies
  • Slimmer materiaalgebruik. door de complete materiaalstaat direct uit de berekening te halen
  • Professionele uitstraling. door technisch onderbouwde rapportages in PDF of Excel bij offertes en legplannen
  • Lagere CO₂-uitstoot. als gevolg van een hydraulisch gebalanceerde, energiezuinige installatie
  • Onderbouwde offertes. door in offertestadium al een voorcalculatie te kunnen maken, zonder legplan

Veel gestelde vragen

Welke normen hanteert Calstrim?

De afgifteberekeningen zijn opgesteld volgens EN 1264. De berekeningen voor volumestromen en drukverlies zijn opgesteld volgens ISSO-publicatie 18.

Werkt Calstrim ook voor koeling, wandverwarming en klimaatplafonds?

Ja. Naast traditionele vloerverwarming ondersteunt Calstrim koelberekeningen, wandverwarming en klimaatplafonds. Voor zowel nieuwbouw als renovatie.

Hoe maak ik een project aan in Calstrim?

Na het inloggen in de software maak je een nieuw project aan. Binnen één project kunnen meerdere calculaties naast elkaar worden uitgevoerd, bijvoorbeeld voor verschillende bouwlagen of systeemtypen.

Kan ik de afgifte vergelijken met de warmteverliezen?

Ja. De warmteafgifte wordt door Calstrim berekend volgens EN 1264. Het warmteverlies vul je per ruimte in (per m² of als totaalwaarde). In één overzicht zie je waar mogelijk tekorten ontstaan. Dit geldt ook voor koelberekeningen.

Kan ik meerdere systemen binnen één gebouw berekenen?

Ja. Binnen één project worden meerdere systeemtypen naast elkaar ondersteund, bijvoorbeeld natbouw op de begane grond en een renovatiesysteem op de verdieping.

Welke slangdiameters kan ik toepassen?

De software is volledig flexibel: zowel de buitendiameter als de wanddikte van de slang zijn vrij in te vullen. Daarmee is iedere op de markt verkrijgbare buis door te rekenen.

Kan ik de berekening exporteren?

Ja. Iedere berekening wordt geëxporteerd naar PDF of Excel. Het Excel-bestand is direct te plakken in tekensoftware, zodat het rekendossier bij het legplan kan worden geleverd.

Kan ik bepaalde gegevens verbergen in de rapportage?

Ja. Alle data is via filters aan- of uit te zetten, zodat de rapportage op de wensen van de eindgebruiker kan worden afgestemd.

Is Calstrim merkgebonden?

Nee. Calstrim is volledig merkonafhankelijk. Alle parameters zijn vrij in te vullen, zodat iedere fabrikant en ieder systeem kan worden doorgerekend.

Waar kan ik terecht met vragen over een berekening?

Bij een abonnement is een gratis helpdesk inbegrepen, op werkdagen telefonisch en per e-mail bereikbaar. Neem contact op.
